民用無人機廣泛應用于電力巡檢、大地測量、遙感等，主要目的是獲得高分辨率、能描述物體集合形態的二位或三維圖像。因要將無人機獲得圖像傳輸?shù)降孛娼邮斩耍?span style="font-weight: 700; border: 0px; margin: 0px; padding: 0px;">無人機圖傳設備起著至關重要的作用。為大家整理無人機電力巡檢無線圖傳解決方案，希望可以對大家有幫助。

無線江西無人機電力巡檢過程實拍圖

項目需求

1、功率控制在500mw-1w，距離能夠滿足10km

2、帶寬可調 視頻壓縮格式為H.264或MPEG-2/4 支持高速移動，移動速度>70km/h 延時< 200ms

3、工作頻率在902MHz-928MHz / 642-668 MHz

設計特點

A.體積小巧：發射機體積小巧，重量輕，能夠減少無人機承載壓力，有易于無人機空中任務完成。

B.可靠性高：系統采用先進的COFDM調制技術，抗干擾能力非常強，同時采用256位AES加密技術，能夠有效的防止干擾和竊聽。

C.易用性強：采用高科技手段，進行智能化設計，盡量減少系統操作的復雜性，并作到系統工作穩定可靠，維護簡單。

D.傳輸距離遠：系統功率控制在1W以內，利用無人機飛行高度，能夠保障傳輸距離在10公里以上，同時系統有較強的繞射能力和穿透能力，能夠應對建筑物阻擋問題。

E.傳輸圖像清晰：系統采用最新H.264/MPEG-2/4壓縮方式，所傳視頻能夠達到D1效果，使無人機所拍的圖像清晰展現至用戶面前。

方案設計

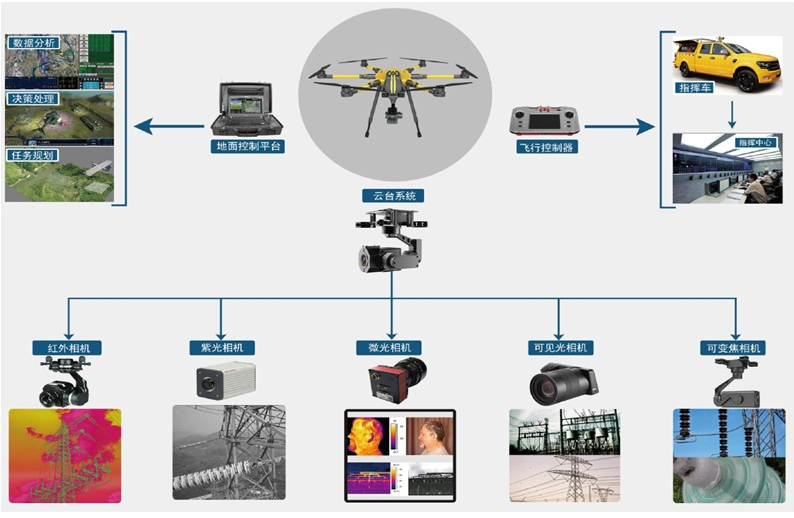

本方案設計效果圖如下：

無人機電力巡

方案需求設計

無人機上安裝有視頻采集設備、無線圖像發射機、電池等。將無線圖像發射機與電池固定在無人機底部，運用-3饋線將發射天線垂直安裝在機尾（也可根據用戶需求進行安裝）。將無人機視頻源與發射機連接，使其形成完整的無人機無線視頻發射系統。

無人機無線視頻發射機發射的信號通過地面無線圖像接收平臺接收，接收平臺可以清晰的將無人機采集到的圖像顯示在顯示屏幕上，也可通過平臺外接口將視頻信號傳至其他顯示/存儲設備上。同時地面接收平臺可內嵌網絡傳輸模塊，將視頻信號運用網絡傳輸方式，傳至后端中心站。

無人機圖傳產品

1.高速移動性

產品以無人機為載體，適用于高速移動中傳輸圖像/語音/數據信號，以待中保持信號暢通連續。

2.傳輸距離遠

產品接收靈敏度高，傳輸距離遠，可達10公里。

3.高清畫質

產品采用MPGE2/4和H.264三種編碼，通過按鍵/軟件切換編碼模式，實現了在高信道帶寬中傳輸MPGE2編碼數據，在窄帶中傳輸H.264編碼數據，一機多用，傳輸圖像質量可達到高清晰圖像效果，即使在指揮中心的大尺寸顯示屏上同樣清晰、流暢、色彩鮮亮。

4.AES加密

傳輸信號采用國際標準256位AES加密技術，對TS流進行加密，具備很高的保密性，任何人在不知道密鑰的情況下無法接收到信號，避免非法接收。

5.傳輸速率可調

產品具備傳輸速率可調功能，通常調整范圍是原有速率的2倍，即在頻率資源匱乏的情況下，需要壓縮傳輸?shù)男诺缼挄r，通過調整傳輸速率仍然可以使圖像達到D1畫質（圖像分辨率可達到576×720或480×720）。

6.頻率可調

產品在出廠時設定八個可調頻點，設備工作中心頻點可以上下調動±4MHz，該功能有效地解決了在使用過程中遇到同頻帶來的干擾，保證了用戶在緊急情況下的正常使用。

7.功率可調

用戶可根據現場無線環境情況和需要傳輸距離的遠近，隨時調整設備輸出功率，達到節約用電，提高電池供電時間、有效延長產品使用壽命。 帶寬可調 產品1-8MHz八個帶寬可調，通過手動按鍵可根據現場需求誰是調整信道帶寬，滿足客戶不同的應用環境。

8.多接口輸出

接收設備可提供標準AV音視頻接口、以太網標準接口、E1數據接口、USB接口以及輔助數據接口（RS232）。

9.易操作性

產品采用集成化設計，操作按鍵直觀明了，接插件靈活搭配，使任何無相關技術背景的人在經過簡單培訓之后，能夠迅速掌握產品的操作，在很短時間內之內讓產品投入正常工作，從而提高其應變能力。
