方案名稱：2.4g無線調光模塊，2.4g無線遙控調光方案+（手楊APPWIFI藍牙）
方案功能及特點：

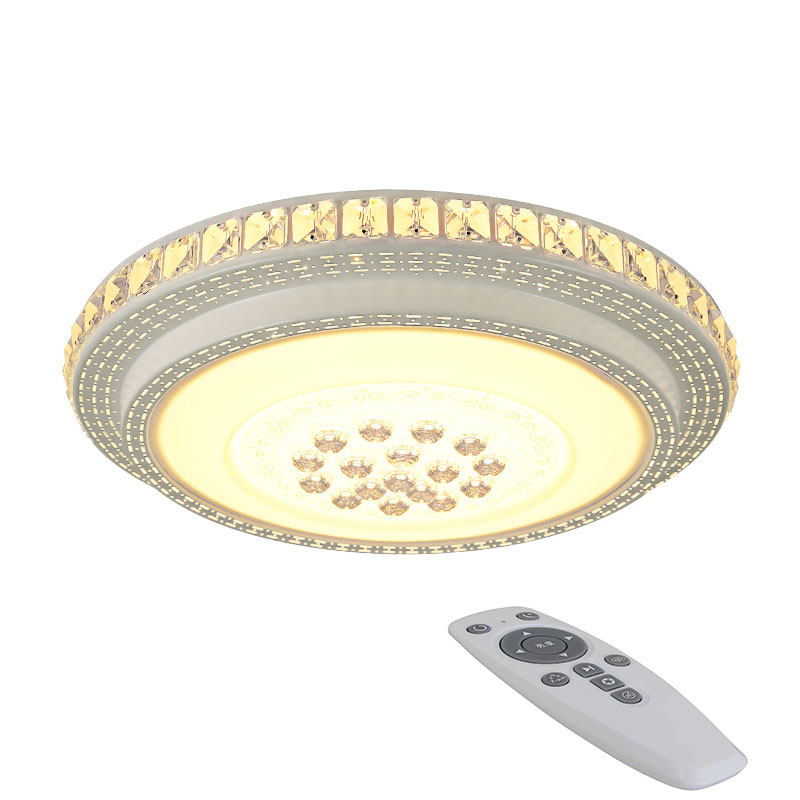

本系統是一款高性能LED 2.4G+WiFi無線調光調色溫產品，主要應于用各類需要調光調色溫的LED 燈（不限功率），如 LED球泡燈，LED吸頂燈，LED筒燈，LED燈板等。遙控器可以直接對LED燈進行控制，也支持手機APP發控制信號給WiFi盒子去控制LED燈，一對一控制，也可以一個遙控器控制多個燈具，靈活控制，方便使用。2.0排針，3.3V供電，2路PWM輸出，4開關分段功能，定時功能,16K調光頻率。內置高功率板載天線。配14鍵遙控。
1.遙控器參數
遙控距離：50M
發射頻率：2400-2483.5MHz
待機功耗：3uA
工作電流：12mA
調制方式;GFSK
發射功率：10db
電池：紐扣式
2.基本功能操作：
(1). 對碼：遙控器在第一次使用時，需要與LED燈具對碼OK后，才可以正常使用的。在接通LED燈具電源5秒內輕按3次對碼鍵 ，同時該燈將會閃3次，表示對碼成 功， 對碼成功后，可點按開關鍵 對燈具開燈或者關燈；在不關燈的情況下，即可以正常使用遙控器進行其它操作。
(2). 清碼：在某些特殊情況下，需要解除燈具與遙控器的控制連接，就要用到清碼。
清碼的方法是：在接通LED燈具電源5秒內連續輕按5次對碼鍵 ，該燈將會閃6次，表示清碼成功，遙控器不能控制該燈。
(3). 多個控制：用一個遙控器可以同時同步控制多個LED燈具。前提是要先用同一個遙控器分別和各個燈具對上碼。比如：當按一下遙控器的模式鍵 時，所有的燈 具都會同時變化，同步進行的。只要在50m的范圍之內，一個遙控器理論上可以同時控制很多（>100個)的LED燈具，如果客戶遇到某些鋼筋混凝土墻壁，可能會 縮短遙控器的有效控制距離。
(4). 1個遙控器可以控制多個燈具
調色溫和亮度、記憶功能、燈具模式、情景記憶具體操作參見說明書。
3. 接收模塊
工作電流：20-25mA
PWM頻率：4000Hz
工作溫度: -20-85°C
外形尺寸：24mm*14mm*4mm
功能說明：本接收模塊除執行遙控器發出的指令外，還外帶變光功能，即：正白光、暖白光、中性光、小夜燈四種光循環切換。
電源設計注意事項（需特別注意）
電源要求
本系統需要恒流或者恒壓的電源，并且具有快速的響應速度，控制模塊的pwm 幾乎是4M（1000*4000）的頻率，對于采用源邊檢測電流的恒流源是不可以的，（原因就是反應速度太慢，會造成LED 燈閃爍，抖動，調制不良等問題。也許有些電源廠家可以做好，客戶需要自己測式），最好采用次級三極管檢測反饋的電源，反應速度快。（還有就是直接利用光耦的門檻電壓來恒流的，效果也很好，就是效率稍微低了一點，和用三極管檢測恒流的原理相同，只是三極管的門檻電壓低一下，效率就高一些）。 一般的電源，負極只有一個，在控制板上面可以把led-和V-連起來，但是在低亮度是效果就會差一 些?？梢园央娫吹呢摌O分為兩個，LED-就是經過恒流檢測的地，V-就是最終的地，這樣，控制模塊用的電就不經過恒流檢測，在低亮度就會效果較好。
腳位定義：
芯片6腳是暖光PWM輸出腳位。
芯片14腳是冷光PWM輸出腳位。
芯片2，3腳是24C02存儲IC通信腳位。
發射器功能描述：
1 OFF：關燈功能
2 ON : 開燈功能，自動恢復關機前的燈光狀態。
3 暖光+ ：短按，可以單步增加暖光色溫，長按，可以快速增加暖光色溫。
4 冷光+ ：短按，可以單步增加冷光色溫，長按，可以快速增加冷光色溫。
5 亮度+：調整當前色溫比例下的整體亮度上升，短按單步升，長按線性升。
6 亮度-：調整當前色溫比例下的整體亮度下降，短按單步降，長按線性降。
7 配對 ：未配對過的燈具，在開機時，短按遙控配對按鍵，完成配對；
清除配對燈具，在開機時，長按遙控配對按鍵，完成清除；
V3版本可以直接對碼，無需清碼動作
8 50%自然光亮度：燈光效果為中性光的50%左右。
9 夜燈：燈光效果為中性光的最低亮度。
10 光自動循環：功能為冷光，暖光，中性光，最大亮度，最小亮度間變化。
按其他按鍵，停止變化，并保持停止時的亮度和色溫。
11 色溫選擇：功能為暖光，冷光，中性光，切換。
12 存儲1：用戶，可以長按此按鍵進行保存當前亮度色溫信息，并通過短按此按鍵，調出保存的內容。
13 存儲2：用戶，可以長按此按鍵進行保存當前亮度色溫信息，并通過短按此按鍵，調出保存的內容。
14 最大亮度中性光：中性光輸出，冷暖色溫各占50%輸出。
