2.4G無線圖傳電教麥克風方案

發布日期：2019-10-17 作者：點擊：

2.4G無線圖傳電教麥克風方案

從中小學教師體檢的統計情況來看看，咽喉炎、頸椎病、肩周炎已經成為老師的3大職業病，其中有70%的老師患有不同程度的咽喉炎。所以老師們都希望可以使用麥克風來授課，采用麥克風配合教學可以解放教師的聲級強度，讓教師可以用自然的聲音發言，同時也可以讓教室內的學生清楚地聽到教師講課的內容。近年來隨著多媒體教學快速發展，多媒體教室的普及率得到極大的提高，可以看出無線麥克風在電教行業占領著極大的市場。


可開發無線語音傳輸模塊（詳細資料點擊“2.4G無線模塊“），其優勢特點如下：

1.支持SMT回流焊接

2.性能穩定，耐高溫

3.可開發用做2Mbps速率100米左右無線產品應用

客戶所使用的成品PCBA有以下幾個特點：

1.使用單芯片SOC簡單架構

2.無壓縮16bit 16K 音頻采樣，音頻傳輸清晰

3.低功耗，350mAh鋰電池能連續工作10小時

2.4G電教麥克風方案概述：

本方案為2.4G一對一語音傳輸方案，主要針對無線語音傳輸應用市場，應用在教育或無線導游等系統中。我司采用數字無線芯片開發的一款高保真、抗干擾性好的數字無線麥克風，具有體積小、集成度高、音質效果好等特點。

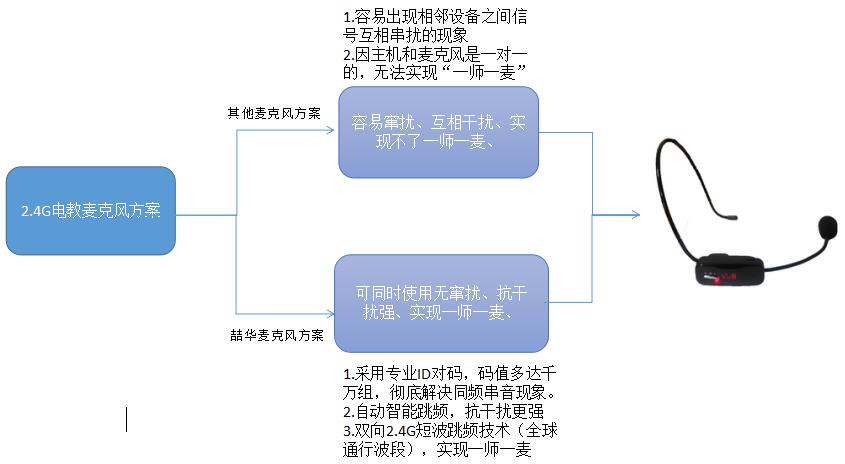

2.4G無線圖傳電教麥克風方案特點：

1.發射、接收自動對碼，使用方便，開機自動對碼

2.低功耗，350mAh鋰電池能連續工作10小時以上。

3.自動智能跳頻，抗干擾更強

2.4G無線圖傳電教麥克風方案功能電氣特征：

2.4G電教麥克風方案
型號	發射機	接收機
輸入(充電)	5V1A	5V1A
工作電源	鋰電池350mAh	鋰電池350mAh
工作電流	<35mA	<30mA
工作時間	>10h	<10h
工作溫度環境	-25℃-85℃	-25℃-85℃
頻率	2400~2483.5MHZ	2400~2483.5MHZ
調制方式	GFSK	GFSK
傳輸速率	2MHz	2MHz
對碼方式①	1. 近距離對碼(1M內)。 2. 隨時對碼(只要在連接范圍內都可對碼連接)。 3. 近距離對碼，遠距離斷頻后可重連。


發射功率	>10dBm
接收靈敏度		-78dBm
輸入輸出增益比	1:01
頻響范圍	50Hz-19KHz
延遲時間	<20mS
采樣率	32KHz/16bit
信噪比	>85dB
失真度	<-65dB@1KHz
無障礙距離	>30m
有障礙距離	>20m
