2.4G是一種無線技術,由于其頻段處于2.400GHz~2.4835GHz之間,簡稱2.4G無線技術?;?.4G無線技術封裝的高度集成芯片組我們稱之為2.4G無線模塊,而2.4g無線收發模塊是無數2.4G無線模塊中的一種,廣泛應用于無線遙控、無線耳機、無人機、無線鍵盤、無線監控、非接觸RF智能卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號采集、水文氣象監控等行業和商品中。
2.4g無線收發模塊原理
那2.4G無線收發模塊的工作原理是怎樣的呢?無線傳輸?shù)哪康脑谟诮夥抛约海脽o線技術取代有線連接。怎么取代?簡單來說2.4G無線傳輸通過接受模塊接受音源處理發射電磁波,接受模塊接受被發射模塊輻射到空中的電磁波,在通過數模轉換傳給喇叭。

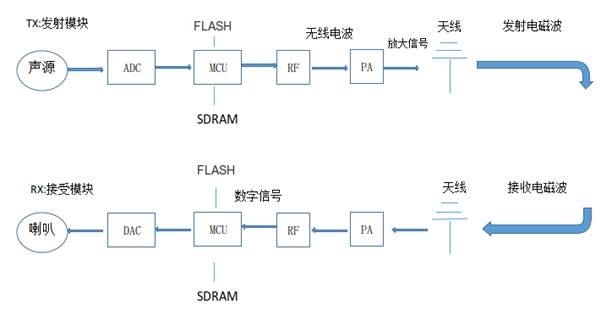

麥克風無線收發模塊結構功能圖
ADC/DAC:模數轉換器/數模轉換器
MCU: 單片微型計算機(相當電腦CPU)
FLASH:存儲芯片(相當于電腦硬盤)
SDRAM:同步動態隨機存儲器(相當電腦內存)
RF:無線射頻
PA:功率放大器
如上圖所示,發射模塊采集到聲源經過模數轉換將模擬信號轉為數字信號,在經過MCU代碼運行處理即中央處理器之后(MCU可將轉換器,電源,USB,內存等周邊接口整合在一個芯片上)通過RF射頻,把數字信號輻射到空中形成電氣波。為了獲得更遠的傳輸距離可以通過PA放大電電磁波信號,最后通過天線發射出去。接收模塊天線接到發射模塊發射出來的電磁波,通過PA放大信號在經過RF轉換為數字信號,同樣通過MCU處理最后通過數模轉換成模擬信號通過喇叭將聲音傳送出去。一個完整的無線傳輸原理大概就是這樣。當然,不管是發射模塊還是接收模塊都要電源驅動,就收模塊音源可用3.5Lline in接口或內置咪頭。

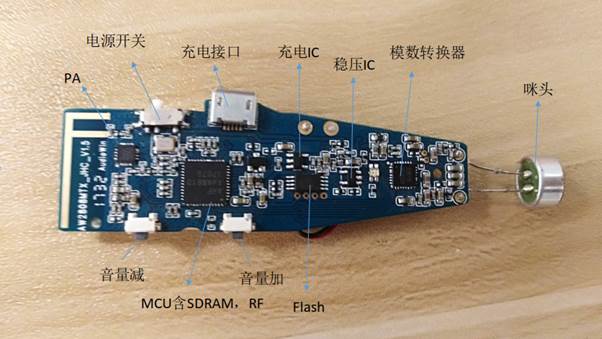

2.4g無線收發模塊
作用一、用于組建星型拓?fù)浣Y(jié)構的無線通訊網絡。并且必需是多點的星型拓?fù)浣Y(jié)構,某些非凡場所需要無線通訊。一方面這種發射和接收模塊的價格低廉,構成星型拓?fù)浣Y(jié)構的費用相對較低;另一方面這種發射和接收模塊可采用模塊化設計,體積小、使用方便、易于集成。對于通訊速度要求不太高、距離較近的無線網絡來說,這種發射和接收模塊十分實用。
2.4g無線收發模塊
作用二、用于無線多通道(并行)控制。如復雜的遙控機器人等,某些場所需要多通道(并行)控制。一種方法是用接收模塊直接和解碼器相連,然后再和繼電器等電子元器件相連,驅動后續的被控對象;另一種方法是用接收模塊和單片機相連,經過數據的處置后,再用單片機連接繼電器等電子元器件,驅動后續的被控對象。通常一對發射和接收模塊最多可以實現六路并行的無線控制,假如要求的通道數大于六路,可以采用多對發射和接收模塊,同時工作來滿足實際的需要。
作用三、用于通用串口(RS232無線數據傳輸。通常有很多控制儀器和設備采用串口,而與這些設備通訊必需滿足串口要求。某些非凡場所,工業控制現場。必需使用無線傳輸方式時,可以很自然地選擇本文所提到發射和接收模塊。但在此必須說明的要采用此種通訊方式,必需先在發射端和接收端分別編制相應的軟件實現文件格式的轉換,才能達到無線通訊的目的,假如通訊系統是全雙工的,則可以采用兩對射和接收模塊,同時工作來實現。
