隨著科學技術的發展，醫用內窺鏡已經被廣泛的應用于醫療領域，它是人類窺視、治療人體內器官的重要工具之一。

內窺鏡在200年多年的發展過程中結構發生了4次大的改進，從最初的硬管式內窺鏡（1806-1932）、半曲式內窺鏡（1932-1957）到纖維內窺鏡（1957以后），又到如今的電子內窺鏡（1983年以后）。影像質量也發生了一次次質的飛躍。

最初德國人研制的第一臺硬管內鏡以燭光為光源，后來改為燈泡作光源，而當今用LED照明，內鏡獲得的是彩色相片或彩色電視圖像。其圖像已不再是組織器官的普通影像，而是如同在顯微鏡下觀察到的微觀圖像，微小病變清晰可辨，其影像質量已達到了較高的水平。

醫用內窺鏡在臨床上的應用越來越普及，它正在向著小型化、多功能、高像質發展。下面介紹醫用內窺鏡的分類、組成、結構、工作原理、臨床應用及發展趨勢。

2醫用內窺鏡的分類

1、按其成像構造分類：

可大體分為3大類：硬管式內窺鏡、光學纖維（可分為軟鏡和硬鏡）內窺鏡和電子內窺鏡（可分為軟鏡和硬鏡）。

2、按其功能分類：
2.1、用于消化道的內窺鏡：硬管式食道鏡、纖維食道鏡、電子食道鏡、超聲電子食道鏡；纖維胃鏡、電子胃鏡、超聲電子胃鏡；纖維十二指腸鏡、電子十二指腸鏡；纖維小腸鏡、電子小腸鏡；纖維結腸鏡、電子結腸鏡；纖維乙狀結腸鏡和直腸鏡。

2.2、用于呼吸系統的內窺鏡：硬管式喉鏡、纖維喉鏡、電子喉鏡；纖維支氣管鏡、電子支氣管鏡；

2.3、用于腹膜腔的內窺鏡：有硬管式、光學纖維式、電子手術式腹腔鏡。

2.4、用于膽道的內窺鏡：硬管式膽道鏡、纖維膽道鏡、電子膽道鏡。

2.5、用于泌尿系統的內窺鏡：

2.5.1 膀胱鏡：可分為檢查用膀胱鏡、輸尿管插管用膀胱鏡、手術用膀胱鏡、示教用膀胱鏡、攝影用膀胱鏡、小兒膀胱鏡和女性膀胱鏡。

2.5.2 輸尿管鏡。

2.5.3 腎鏡。

2.6、用于婦科的內窺鏡：宮腔鏡、人工流產鏡等。

2.7、用于關節的內窺鏡：關節腔鏡。

3醫用內窺鏡系統組成

1、醫用內窺鏡系統組成：

1.1 醫用內窺鏡系統大體由三大系統組成：

窺鏡系統----圖像顯示系統-----照明系統

1.2 內窺鏡組成：鏡體—鏡鞘

鏡體：物鏡、傳像元件、目鏡、照明元件、及輔助元件組成。

1.3 圖像顯示系統組成：CCD光電傳感器，顯示器，計算機，圖像處理系統組成。

1.4 照明系統組成：照明光源（氙燈冷光源、鹵素?zé)衾涔庠础ED光源），傳光束組成。

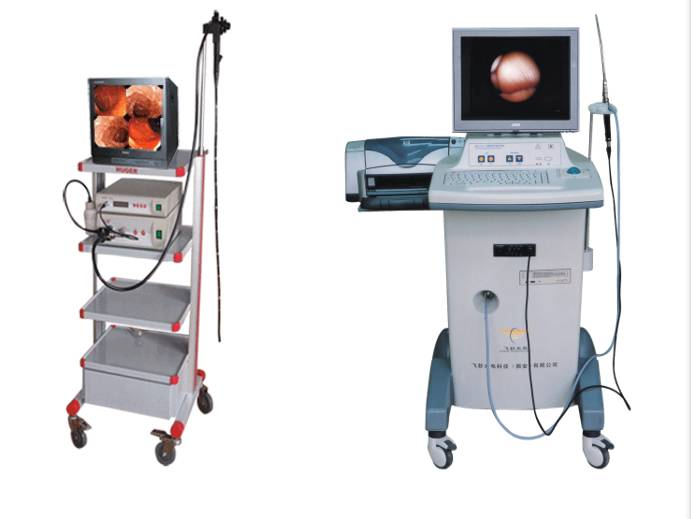

2、醫用內窺鏡系統圖片

3、醫用內窺鏡系統連接示意圖

4醫用纖維內窺鏡

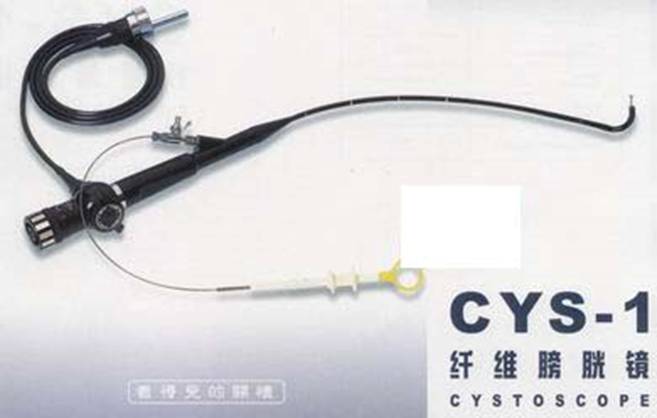

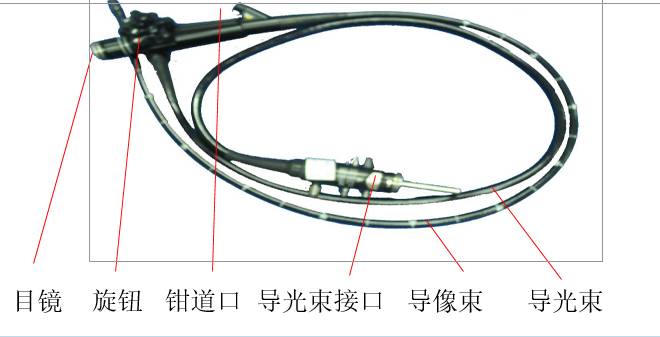

1、纖維內窺鏡圖片

2、纖維內窺鏡結構

纖維內窺鏡一般由目鏡、手輪（軟性或半硬性）、鉗道口、導光束接口、導像束、導光束組成，有些產品還包括送水（氣）孔、閉孔器等。

纖維內窺鏡由光學觀察系統、照明傳輸系統和支架構件組成。

光學觀察系統由聚焦成像的物鏡組、傳輸物鏡組像的傳/轉像組和目視觀察用的目鏡或CCD轉接鏡構成；照明傳輸系統由混編排列的多束導光纖維構成；支架構件由支承并包裹前述系統并開有手術或沖洗孔道的醫用金屬或有機材料構成。

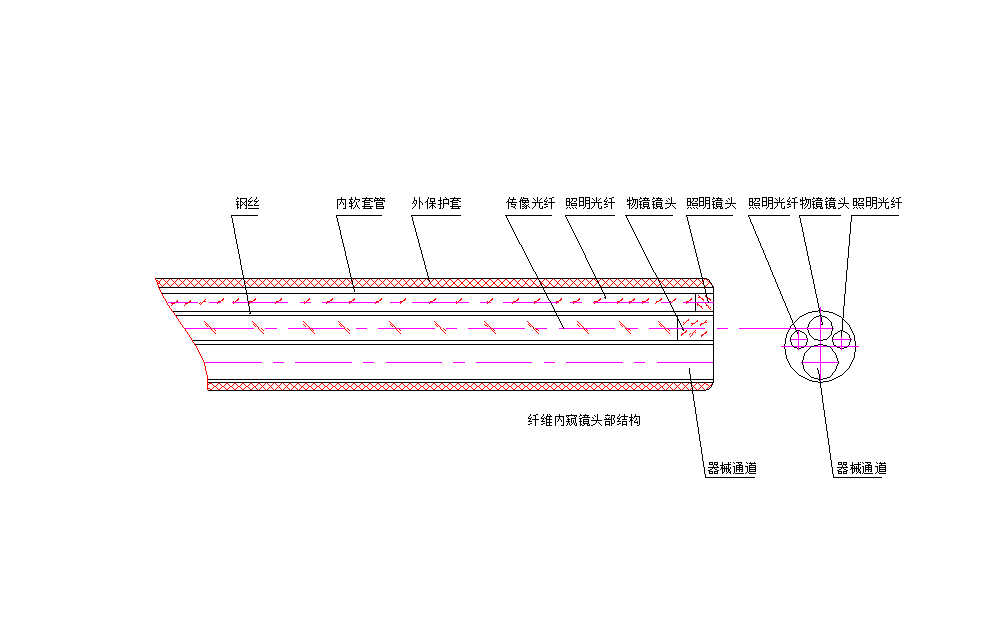

纖維內窺鏡頭部結構示意圖

3、纖維內窺鏡分類

3.1 纖維內窺鏡按用途分為：上消化道內窺鏡、下消化道內窺鏡、呼吸道內窺鏡。

3.2 按光學視向角分為：前視型、斜視型、側視型三種。

3.3 按功能分為：具有手術功能（帶手術和/或沖洗孔道）和不具有手術功能（檢查用）兩種。

4、纖維內窺鏡工作原理

纖維內窺鏡與傳統純光學鏡片構成的內窺鏡或電子內窺鏡的最大區別在于傳像組采用了傳像光纖，該傳像光纖由多束導光纖維按照坐標對位原則面陣排列，每一根導光纖維作為面陣上一個像素在傳像光纖兩端的坐標位置一一對應。物鏡將物體直接聚焦并成像于光纖面陣上，光纖面陣上的每一像素（每一根導光纖維）分別接收對應位置像的光能，并將該光能傳輸至傳像光纖的另一端發出，光纖面陣上的所有像素在像方端輸出的全部光能重組了物鏡的聚焦像，即達到了光纖傳像目的。

纖維內窺鏡有效應用的關鍵性能是成像水平，除要求物鏡有大視角、小畸變、高相對孔徑和景深外，傳像光纖質量是纖維內窺鏡成像質量和水平的主要貢獻，其中傳像光纖的像素?cái)?shù)是限制纖維內窺鏡分辨極限的關鍵因素（對給定視場而言）。高像素?cái)?shù)傳像光纖的制作，涉及單光纖芯直徑制造能力和成型技術。這類制造工藝有：熱溶法等，排列工藝有：?jiǎn)螌雍掀ǖ龋壳皞飨窆饫w最小芯徑不足5微米。其他如單光纖一致性質量、面形處理等也限制了傳像光纖的質量。

5、 傳像光纖介紹

5.1 光學纖維傳光原理：

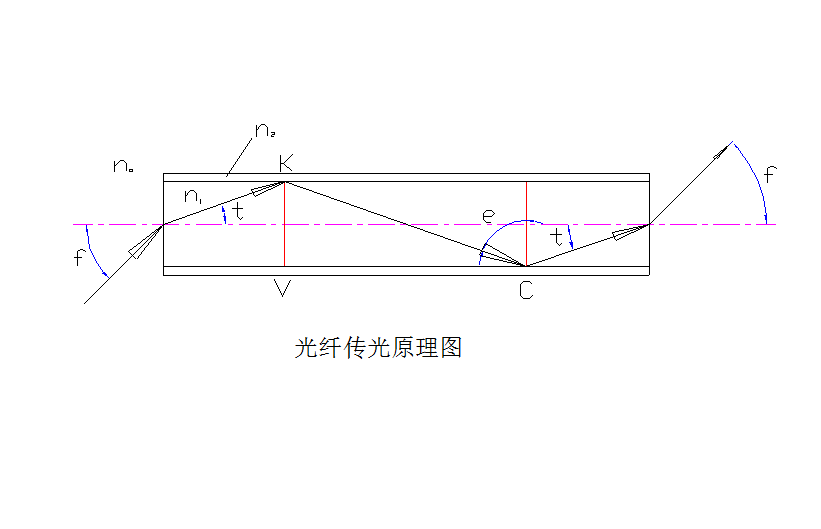

普通光學纖維是一種的圓柱形細絲，它具有雙

層結構：中間是高折射率的纖維芯，外部是低折射率的纖維涂層，芯和涂

層間具有良好的光學界面。那么入射光線在光學纖維內經過若干次全反射

后將會從光學纖維的另一端出射。這就是光線在光學纖維中傳播的簡單原

理。

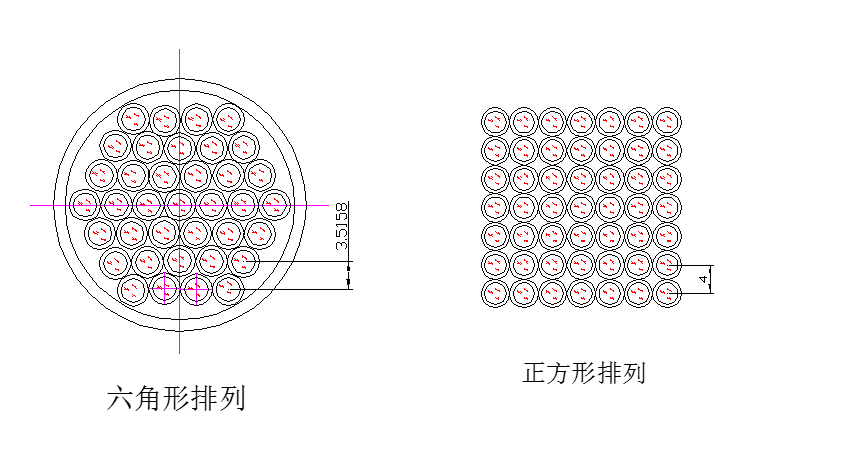

5.2 傳像光纖的兩種排列方式

5.3 制作要求：

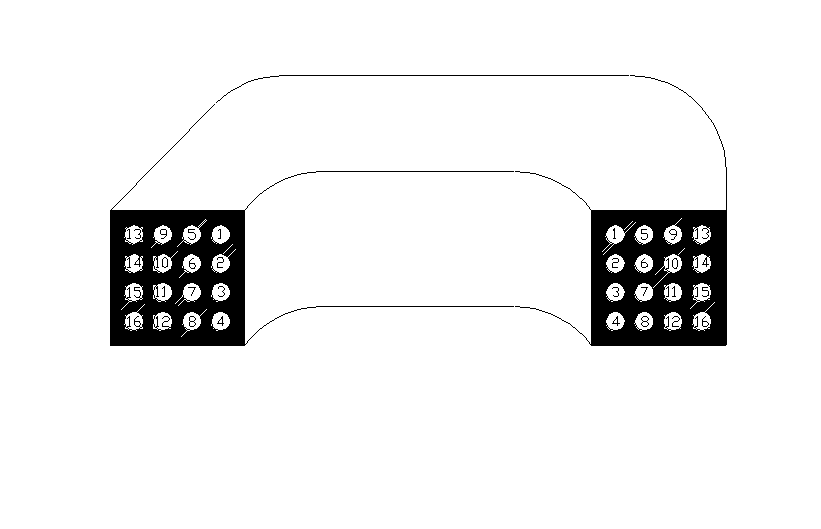

將拉制為成品的單絲，有序排列，一一對應。

優點：柔軟，便于彎曲，成本低廉。缺點：在使用中易斷絲，

使用壽命短，分辨率低。

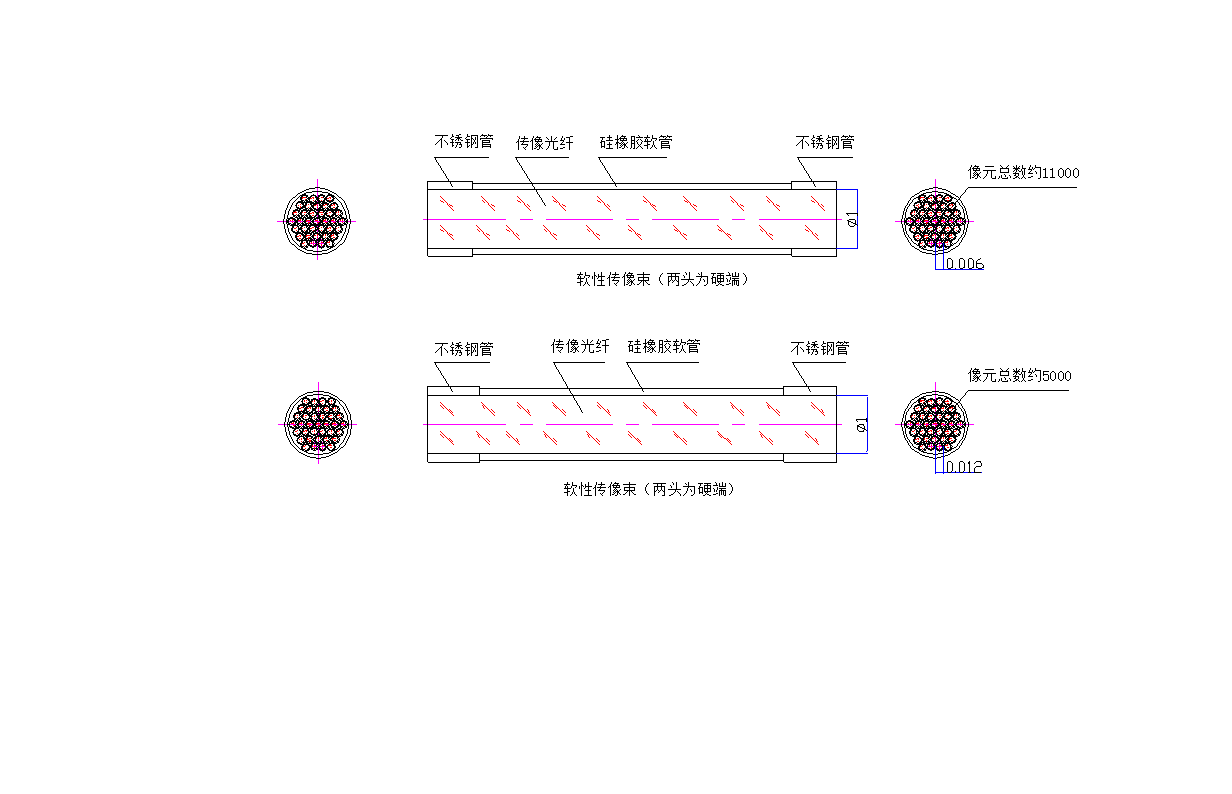

5.4、軟性傳像束

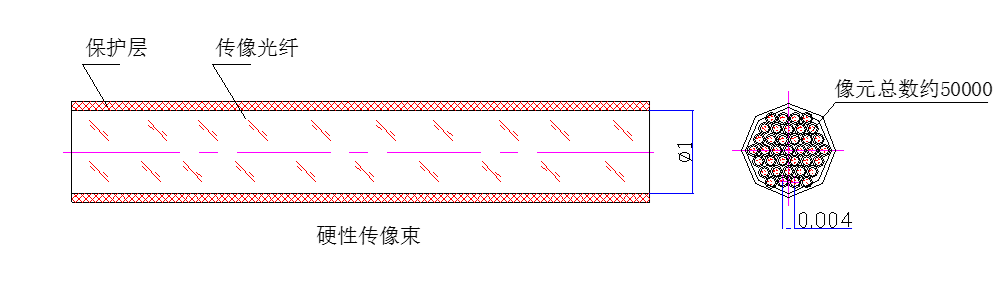

5.5、硬性傳像束

制作要求：將拉制為成品的較粗的單絲，有序排列，一一對應后捆扎在一起再進行拉制。

優點：在使用中不易斷絲，使用壽命長，

分辨率高。

缺點：硬質結構不能彎曲，成本高。

6、 傳光光纖介紹

5醫用電子內窺鏡

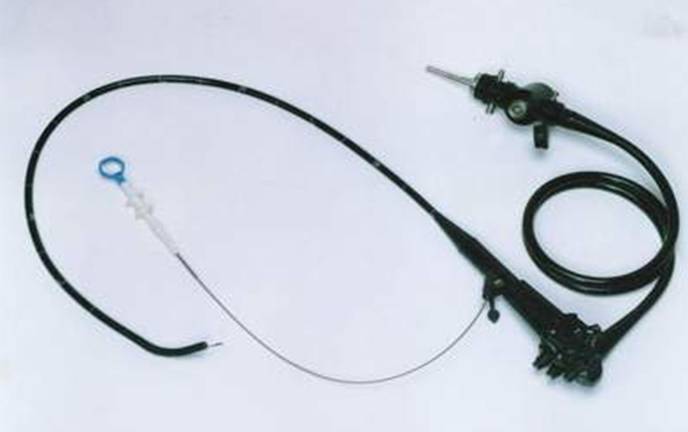

1、電子內窺鏡圖片

2、 電子內窺鏡的組成

電子內窺鏡主要由內鏡、電視信息系統中心和電視監視器三個主要部分組成。它的成像主要依賴于鏡身前端裝備的微型圖像傳感器（charge coupled device, CCD），CCD的主要功能是能把光信號轉變?yōu)殡娦盘?hào)。就是一臺微型攝像機將圖像經過圖像處理器處理后，顯示在電視監視器的屏幕上。比普通光導纖維內鏡的圖像清晰，色澤逼真，分辨率更高，而且可供多人同時觀看。

3、 基本結構：

電子內鏡的構成除了內鏡、電視信息系統中心和電視監視器三個主要部分外，還配備一些輔助裝置，如錄像機、照相機、吸引器以及用來輸入各種信息的鍵盤和診斷治療所用的各種處置器具等。
