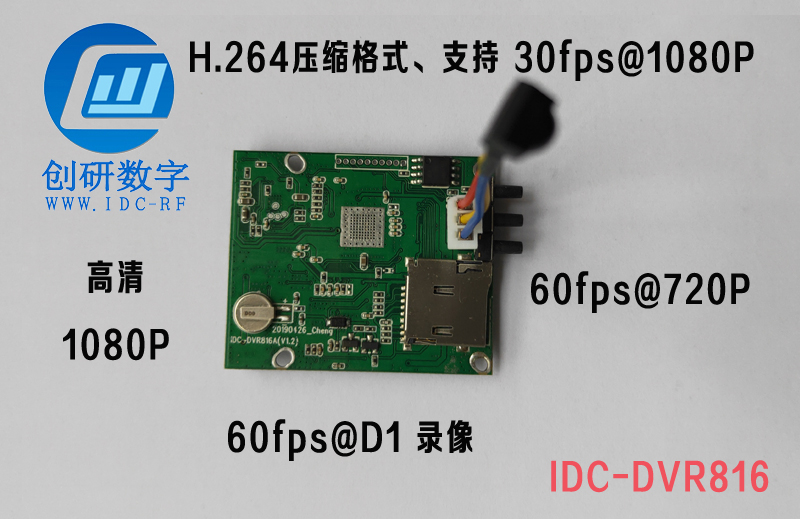

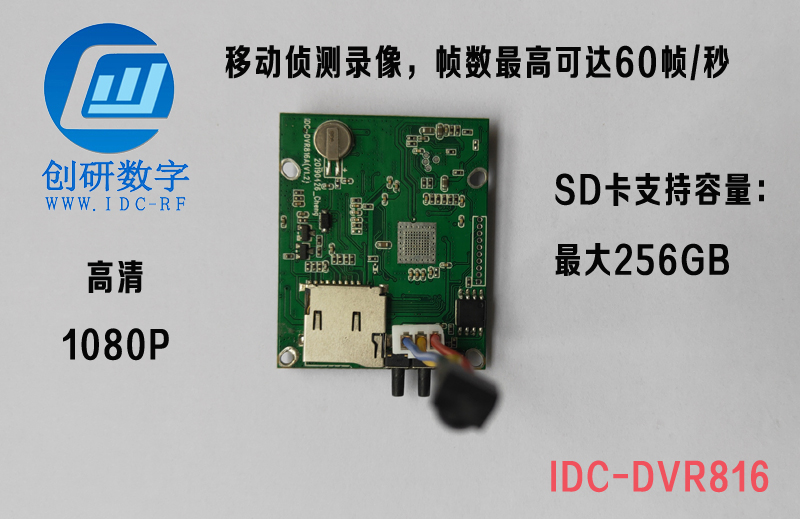

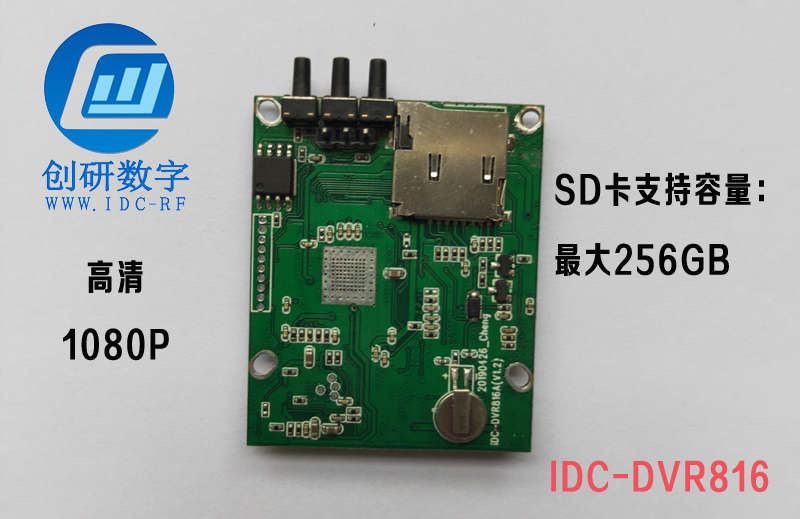

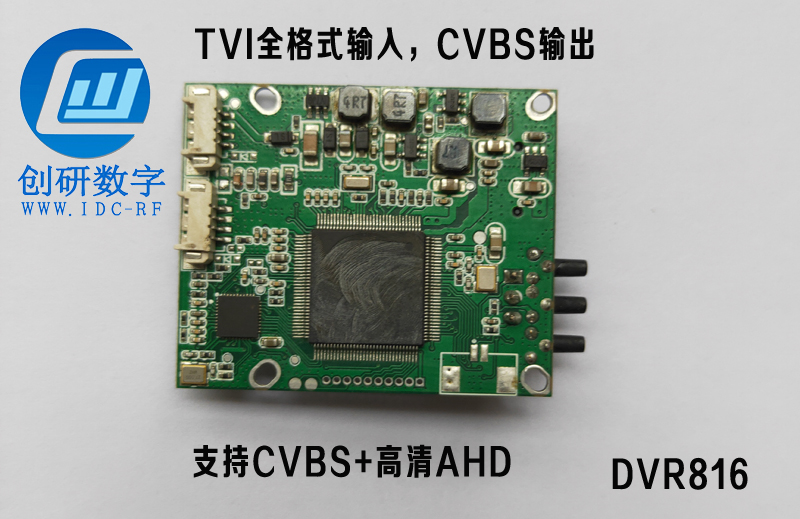

AHD高清無線圖傳錄像機模塊 DVR816
⒈產品簡介:
IDC-DVR816是一款高性能高清數字錄像模塊,模塊大小僅有38x46mm,該機采用H264視頻壓縮技術,單通道清晰度達AHD 1080P,最高可達30fps,是一款真正全實時、高清晰、低功耗、易操作、超小型的專業數字FPV錄像模塊。該機最大支持256GB的SD卡,錄制好的影像文件直接存儲在SD卡中。用戶可以隨時在電視機、監視器查看,也可以將SD卡的影像文件存儲在電腦里。
⒉功能說明:
1.最大支持256G SD卡,連續錄像在最高畫質下 30fps@1080P,
60fps@720P, 60fps@D1
2.文件存儲方式錄滿自動循環覆蓋
3.支持多種錄像畫質選擇,支持移動偵測錄像,存儲時間更靈活。
4.錄像打包片段可選3/5/10分鐘,進行打包存儲
5.支持錄像時間和日期顯示。
6.實時輸入AHD 1080P向下兼容,音頻輸入 ,錄像狀態支持AVout,
回放支持AVout。
7.支持NTSC/PAL兩種視頻制式輸出,菜單切換。
9.支持中(簡體)、英文兩種語言顯示
10.DVR支持?jǐn)嚯姳4?span style="font-family:楷體">時間。瞬間斷電保存錄像文件到SD卡上。
11。支持紅外搖控和3按鍵回看功能。(按鍵功能參考原樣品)。
⒊技術參數:
工作電壓:DC6-36V
工作電流:280mA
工作溫度:-10C+70C
最大SD卡容量:256GB
視頻壓縮格式:H264
錄像清晰度:1080P/30fps (1920X1080)、HD/60fps (1280*720),D1(720X576) /60fps
錄像每秒楨數:30fps 60fps可選
輸入輸出阻抗:75R TYP-P
DVR816移動偵測攝像機
一. 前言:
感謝您購買本公司出品的攝像機產品,在使用本數碼產品之前,請認真閱讀本說明書。當您開始使用本產品時,我們認為您已經認真閱讀了本說明書。本使用說明書的所有內容均是通過本公司細心編寫,如有任何印刷錯漏或翻譯錯誤望廣大用戶諒解。因本機軟件可以升級,當涉及內容有所改變時,恕不另行通知。
二. 注意事項:
1. 不要將本產品與其他物體撞擊,否則本產品的玻璃或內部結構會導致?lián)p壞;
2. TF卡插入、拔出時均要注意關機操作,因?yàn)椴灏慰〞r(shí)電流很大,會引起產品不可預測的損壞;
3. 將本機設置為循環錄制時,由于TF卡容量和長時間工作的原因,前期錄制的圖像文件將被刪除,在TF卡容量允許的情況下保留最新時間的文件。
三. 產品特點:
1. 本產品圖像直接采用視頻CVBS輸出;
2. 支持高清HD,SD畫質選擇;
3. 支持TF256G TF卡(TF卡由用戶自行選配);
4. 移動偵測圖像錄制視頻
5. 循環錄制與不循環錄制進行選擇設置;
6. 本機視頻具有P制與N制選擇輸出;
7. 本機夜視距離10米以上;
8. 支持本機回放所錄制的圖像文件;
9. 更新時間自動記憶;
10. 本機錄制的圖像文件在電腦上可進行直接播放。
11. 可采用遙控器進行設置和回放
四. 遙控器介紹:
1.遙控器按鍵介紹:
2.遙控器操作介紹:
(1) 使用遙控器前請拔掉遙控器后面的電池絕緣片;
(2) 采用遙控器設置首先按一次“ESC”鍵,在3秒鐘按其他功能鍵才會有效,而且每按一次按鍵后,需要在3秒鐘內接著按其他按鍵才會有效,否則就需要重新按“ESC”鍵后3秒鐘內操作其他功能按鍵;
(3) 按“Playback”鍵后進入回放模式,選擇回放所錄制的視頻文件進行播放。這時“UP”、“Down”、“Play / Stop”三個鍵在進入回放模式才會有效;
(4) 設置“VGA”、“QVGA”、“PAL”、“NTSC”、“Loop on”、“Loop off”功能,直接在按“ESC”后3秒鐘內進行操作,每操作一個按鍵后請?jiān)?/span>3秒鐘內進行其他功能按鍵的操作;
(5) 本遙控器信號是采用紅外線進行傳輸,使用時請對準攝像機鏡頭,有效距離在5米以內,晚上有效距離在3米以內;
新增:
格式化卡菜單界面:在播放界面下UP+UP+DOWN+DOWN+PAL
PAL為確定 ESC為返回桌面。
時間設置界面:長按play/back進入時間設置界面
PLAY/back短按為向右循環選擇
UP短按+ DOWN短按-
VGA短按向下循環
Play/stop確定退出
ESC不確定退出

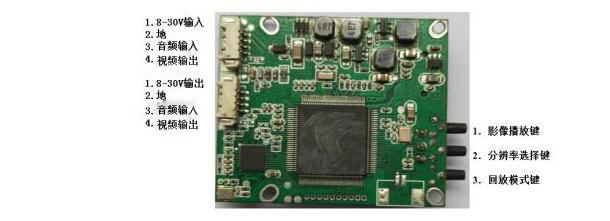

五. 產品功能鍵介紹:
1.影像播放鍵:Play/Esc
(1) 在錄制過程中短按停止錄像3秒鐘;回放模式時, 短按播放/暫停 。
(2) 在回放模式時, 長按退出回放模式;
(3) 插入升級卡,長按系統升級,完成再斷電重啟。
2.分辨率選擇鍵:Resolution/Up
(1) 短按, 影像分辨率切換,有圖標(SD/HD)提示,注意在錄制情況不能切換。
(2) 長按, TV的N/P模式切換.有圖標提示,注意在錄制情況不能切換。
(3) 回放模式時, 查看上一張影像。
(4) 長按時間設置保存
3.回放模式鍵:Playback/Down
(1)短按, 進入回放模式;
(2)長按, 選擇是否關閉循環覆蓋功能.有圖標(OFF/ON)提示,默認為自動循環覆蓋.;注意在錄制情況下不能切換。
(3)在回放模式時, 查看下一張影像。
新增:
格式化按鍵界面:連按Resolution/Up 5次進入,Play/Esc確定
時間設置界面進入:無卡下,長按ESC/PLAY進入時間界面
ESC/PLAY短按為向右循環選擇,長按為向下循環選擇
resolution短按-長按為確定退出
playback/Down短按+長按為不確定退出
六. 產品操作步驟:
1. 首先準備一張TF卡,在電腦上把TF卡內所有文件刪除,然后在TF卡上建一個時間更新的txt格式文件,文件名更改為:SET_TIME.txt,打開文件建立當前需要更新的時間,格式為(必須一致):2011/01/01 12:01:01進行保存,攝像機斷電10小時以上需要重新設定時間,按住“Play/Esc“鍵開機產品自動更新TF卡內設置的相應時間。新增(當SD卡有更新文件時,長按啟動更新)
2. 打開本產品包裝盒,取出主機將TF插入本機的TF卡槽內。
3. 取出配置的直流12V/1A電源插在插座上,再將12V/1A電源的插頭與主機電源接口連接,本產品將自動開機,開機后自動更新時間,更新完成后會自動刪除那個TXT格式文件。(圖片)
4. 將配置的視頻線一端與產品視頻輸出接口連接好,另一端再連接到監視器上就可以顯示攝像機所攝取的畫面,此時可以根據自己的需要對產品進行設置。本產品默認設置為:視頻制式為P制;存儲為自動循環覆蓋,在監視器可以看到相應的提示。(圖片)
5. 本機通電后自動進入移動偵測錄像狀態,短按Play/Esc鍵停止錄像并保存文件,在3秒鐘內短按Resolution/Up鍵,執行影像分辨率VGA和QVGA切換操作設置,介面有相應圖標提示;長按Resolution/Up鍵,執行圖像視頻P制與N制模式切換操作設置,介面有相應圖標提示。(圖片)
6. 在移動偵測錄像狀態中,短按Play/Esc鍵停止錄像并保存文件后,3秒鐘內Playback/Down鍵,執行選擇是否關閉或打開循環覆蓋錄制操作設置,介面有相應圖標提示。(圖片)
7. 設置完成產品會本機自動保存,斷電后將本產品安裝到需要監控的理想位置,連接好產品電源和視頻線,產品安裝完成。
8. 錄制文件回放操作:本機在錄制過程中,短按Play/Esc鍵停止錄像并保存文件,3秒鐘后自動進入移動偵測錄制狀態。在短按Play/Esc鍵停止錄像后,3秒鐘內短按Playback/Down按鍵進入回放模式狀態(注意此時本機不會執行圖像錄制),在回放模式狀態中短按Playback/Down鍵,下翻選擇錄制的圖像文件;短按Resolution/Up鍵,上翻選擇錄制的圖像文件;短按Play/Esc執行播放,在播放時短按Play/Esc鍵執行暫停;文件播放時短按Playback/Down鍵或Resolution/Up鍵退出本文件播放;回放模式中長按Play/Esc鍵,將退出回放模式進入到圖像偵測狀態。
